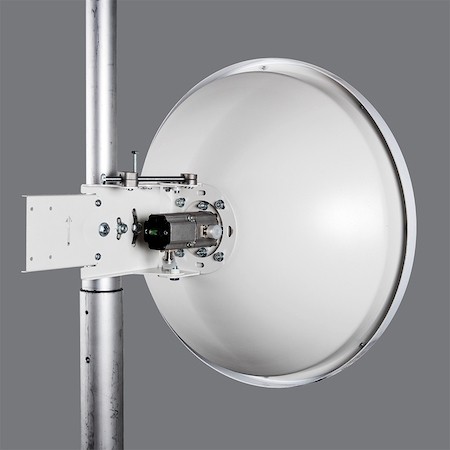

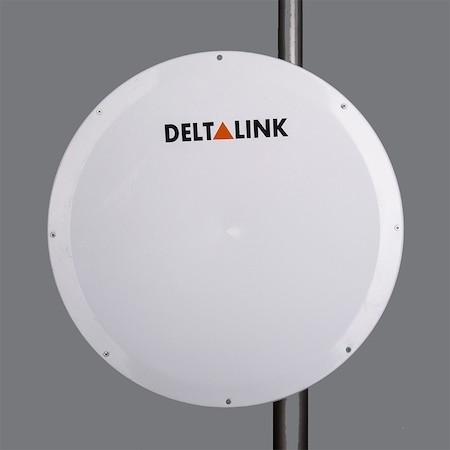

در متن زیر به تحلیل و بررسی یکی دیگر از محصولات کمپانی دلتالینک (DeltaLink) با نام تجاری ANT-HP5537N می پردازیم که در سری آنتن های سالید دیش با عملکرد بالا دسته بندی می شود. پارت نامبر محصول به بیان ساده تر توضیح می دهد که قدرت گیرندگی این آنتن با توان 37dBi | ساختار آنتن دو قطبی یا Dual Polar | نوع آنتن سالید دیش سری High Performance می باشد که سعی می شود در ادامه به بررسی هر یک از مشخصات این آنتن پرداخته شود.
توان, فرکانس کاری, ساختار آنتن: قدرت گیرندگی این آنتن 37dBi با زاویه تابش 3 درجه در حالت عمودی و افقی می باشد و با توجه به ساختار دو قطبی در این آنتن انتشار امواج در آن بصورت عمودی و افقی به صورت همزمان انجام می گیرد. همچنین این آنتن برای کار در فرکانس 5 گیگاهرتز ( باند 4800-6100 مگاهرتز) آماده شده است و شما به راحتی می توانید انواع رادیو وایرلس با ساختار دو قطبی در فرکانس 5 گیگاهرتز را با استفاده از کابل رابط به این آنتن متصل نمائید و ارتباط های نقطه به نقطه در مسافت های دور تا 90+ کیلومتر (مسافت اعلامی بستگی به پارامترها و شرایط لینک عملکرد متغیر خواهد داشت) را برقرار نمائید.
آنتن های سری Dual و Single: عمده تفاوت آنتن های Single و Dual در قابلیت ارسال و دریافت در حالت عمودی و افقی میباشد. به طوری که در آنتن های دو قطبی یا Dual این فرایند در حالت افقی و عمودی بصورت همزمان انجام می گردد و در نتیجه پهنای باند و کیفیت ارتباط تقریبا دو برابر بیشتر از حالت Single یا تک قطبی خواهید داشت. همچنین قابل ذکر است در آنتن های Single فرایند ارسال و دریافت بسته ها بصورت عمودی یا افقی انجام می گردد.
سری High Performance (با عملکرد بالا): این آنتن دارای یک کاور یا به معنای ساده تر ردوم محافظتی بر روی خود می باشد. این ردوم محافظتی در دکل های مخابراتی با تراکم آنتن بالا نقش بسیار تعیین کننده ایی ایفا خواهد کرد, به صورتی که تابش و اثر گذاری مخرب امواج آنتن هایی که در مجاورت این آنتن قرار دارند را به حداقل ممکن می رساند که از این حیص در مناطق با آلودگی فرکانسی بالا یک مزیت به حساب می آید. همچنین این ردوم محافظتی نقش بسیار تعیین کننده ایی در پایدار بودن ارتباط در مناطق باد خیز و همچنین مناطق با شرایط جوی سخت خواهد داشت.
از خصوصیات برجسته دیگر در این آنتن که در متن بالا به آن اشاره نشد می توان به صفحه تمام آلومینویم, کیفیت ساخت بسیار مطلوب در تراز استاندارد های بین المللی, 2 عدد کانکتور خروجی Ntype برای اتصال انواع رادیو با ساختار دو قطبی به آنتن, ابعاد 1160x1160 mm, وزن 15.5kg, مقاومت در برابر بادهای شدید تا 130 کیلومتر در ساعت, قابلیت کار در شرایط دمائی 50- تا 70+ درجه سانتیگراد, بسته بندی مناسب برای کاهش هزینه ها در ارسال, دارا بودن تائیدیه ها و گواهینامه های لازم از سازمان تنظیم مقررات و ارتباطات رادیوئی, آزمایشگاه های مجاز, سازمان استاندارد و ... کامل بودن متعلقات لازم برای نصب آسان و سریع محصول اشاره نمود.
مشخصات
رنج فرکانسی بر حسب مگاهرتز
4800 – 6100 MHz
ساختار آنتن
دو قطبی ( عمودی و افقی)
Connector
2 کانکتر N-Female
